Roboty mają zastosowanie w różnych sytuacjach na produkcji. Montuje się je głównie na tych etapach produkcji, które są niebezpieczne dla pracowników, ale także w miejscach niedostępnych dla obsługi. Mogę być też rozwiązaniem do zastosowania w lokalizacjach, gdzie nie jest wystarczająca podaż pracowników.

AUTOMATECH projektuje oraz wykonuje projekty integracji robotów ze stanowiskiem pracy. Obejrzyj nagranie z projektu integracji robota ABB na linii produkcyjnej zrealizowanego niedawno u jednego z naszych klientów:

CZYM JEST ROBOT WSPÓŁPRACUJĄCY?

Część robotów, które współpracują z ludźmi ramię w ramię, to roboty współpracujące, inaczej coboty (ang. cobot – collaborative robot). Kiedy mówimy o robocie współpracującym, muszą być spełnione następujące warunki:

Jednoczesna praca człowieka i robota w jednej wspólnej przestrzeni
Zaawansowane funkcje bezpieczeństwa, detekcja kolizji
Ograniczenia robota współpracującego:
Prędkość
Siła
Zakres ruchu
Kształt pozbawiony ostrych krawędzi

NORMY DOTYCZĄCE BEZPIECZEŃSTWA ROBOTÓW

W odniesieniu do bezpieczeństwa zarówno robotów jak i cobotów mówimy o:

NORMA ISO 10218 – 1
NORMA ISO 10218 – 2
SPECYFIKACJA ISO TS 15066 – szczegółowy opis wymagań dla robotów współpracujących

W ISO 10218-2 są odniesienia do innych ponad 20 norm, które uzupełniają normę ISO 10218-2 np.

norma ISO 12100, ISO 13849, ISO 13850, ISO 13855, ISO 13857, ISO 60204 i inne.

ad.1.

NORMA ISO 10218-1, TYP C

Norma ta zawiera opis podstawowych wymagań i funkcji dla zapewnienia bezpieczeństwa robota oraz opis zagrożeń, według którego należy przeprowadzić ocenę ryzyka.

ad.2.

NORMA ISO 10218 – 2

Norma ta dotyczy integratora, który włącza robota do linii produkcyjnej i zawiera opis integracji robotów: założenia projektowe, minimalizację ryzyka, przewidywane zastosowania, przykładowe modele aplikacji robotów współpracujących, wraz z wymaganiami dla zapewnienia bezpieczeństwa w konkretnych przypadkach. Norma ISO 10218 – 2 dotyczy integratora robota jako jednostki tworzącej finalny kształt maszyny.

Integrator robota dostarcza: Deklarację zgodności, oznakowanie CE, instrukcję obsługi oraz ocenę wymagań minimalnych.

ad.3.

SPECYFIKACJA ISO TS 15066

SPECYFIKACJA ISO TS 15066 definiuje i opisuje szczególne zagadnienia dotyczące robotów, w tym robotów współpracujących, w szczególności dotyczące bezpieczeństwa. Definiuje i opisuje szczególne zagadnienia dotyczące robotów, w tym robotów współpracujących, w szczególności dotyczące bezpieczeństwa. Odwołuje się bezpośrednio do norm ISO 10218-1 oraz ISO 10218-2, jest zharmonizowana z dyrektywą maszynową. SPECYFIKACJA ISO TS 15066 określa także m.in. siły, z jakimi może działać robot współpracujący w zależności od części ciała jakiej potencjalnie zagraża.

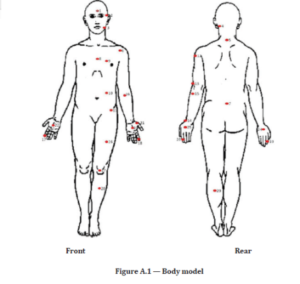

W załączniku a, SPECYFIKACJA ISO TS 15066 określa wartości progów bólu dla poszczególnych części ciała, wskazuje ograniczenia siły cobota jakie należy zastosować aby robot współpracujący mógł pracować z człowiekiem w tej samej przestrzeni.

Specyfikacja określa wymóg przeprowadzania pomiaru siły cobota.

Pomiar siły robota współpracującego to wymóg wynikający ze specyfikacji ISO TS 15066. Jest to pomiar dla kontaktu w skutek uderzenia – transistent contact – i przygniecenia – quasi static.

Uderzenie – transistent contact – jest nieakceptowalne w obszarze głowy – czaszki, czoła i twarzy
W przypadku pozostałych części ciała akceptowalne jest z siłą dwukrotnie większą niż dla kontaktu quasi-statycznego
Uderzenie to kontakt, który trwa poniżej 0.5 sekundy

AUTOMETACH WYKONUJE POMIAR SIŁY COBOTA

Specyfikacja techniczna ISO TS 15066 zawiera tabele o dopuszczalnych siłach pracy robota. Do weryfikacji czy siły rzeczywiste są prawidłowe używa się specjalnego urządzenia. Raport po pomiarze zawiera informację odnośnie zmierzonej siły oraz informację, czy siła z jaką pracuje cobot zawiera się w zakresie uwzględnionym w ISO/TS 15066. Obejrzyj nagranie z pomiaru siły cobota wykonanym przez naszych inżynierów:

Pomiar rzeczywistych sił cobota zaleca się nie tylko przy tworzeniu nowego stanowiska robotycznego, ale także za każdym razem, gdy do aplikacji z robotem zostaną wprowadzone jakiekolwiek zmiany np. zmiana położenia robota lub innej części całego stanowiska. Takie zmiany powinny być poddane analizie ryzyka, która wskaże aktualną sytuację całego stanowiska pracy i wskaże bezpieczne rozwiązania, jeśli będzie to wymagane.

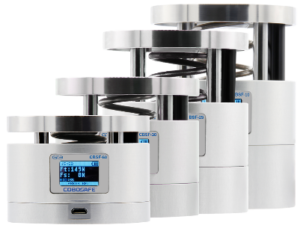

Warto zaznaczyć, że stosowany przez nas poniższy zestaw do pomiaru siły cobota był wykorzystywany do stworzenia tabeli dopuszczalnych sił do ISO/TS 15066.

Automatech — Zdj. Pomiar siły cobota, AUTOMATECH

ZRÓŻNICOWANE PORTFOLIO ROBOTÓW ABB

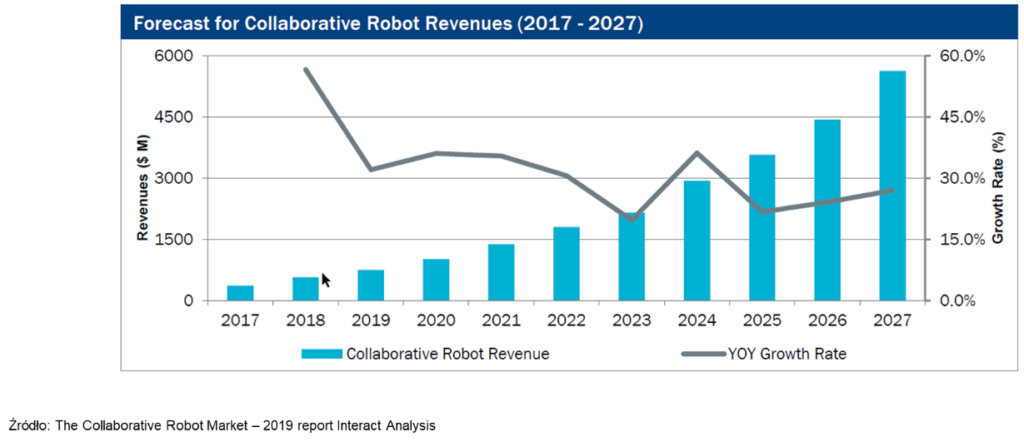

ABB oferuje roboty o szerokim spektrum: o zasięgu do 4.2m i udźwigu do 800 kg. Różnorodność robotów ABB wynika z różnych potrzeb klientów. O tym, że roboty współpracujące cieszą się coraz większym zainteresowaniem świadczą dotychczasowe wyniki, które pozwalają estymować dalszy, duży wzrost w kolejnych latach.

RÓŻNICE MIĘDZY TRADYCYJNYMI ROBOTAMI A COBOTAMI

Roboty przemysłowe	Roboty współpracujące
Stałe instalacje	Elastyczne wdrożenia
Wymagana wiedza programistyczna	Łatwość programowania dla każdego
Ogrodzenie ochronne	Bezpieczna współpraca ramię w ramię z ludźmi
Duże inwestycje	Szybki zwrot z inwestycji

BEZPIECZEŃSTWO COBOTÓW

Co sprawia, że Robot Współpracujący jest „bezpieczny”?

Rozwiązania konstrukcyjne

Brak punktów przytrzaśnięcia
Zintegrowane okablowanie
Piankowe obicie

Bezpieczeństwo dzięki sterowaniu robotem

Wykrywanie kolizji
Ograniczenie mocy i siły

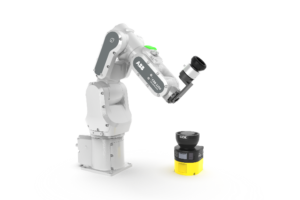

Zewnętrzny czujnik

Analiza ryzyka

Ocena i redukcja ryzyka stanowiska zrobotyzowanego

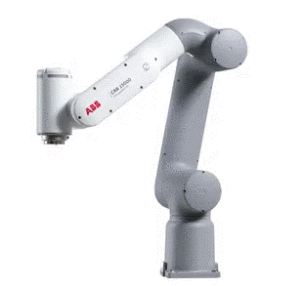

GoFa™ CRB 15000 – bezpieczne rozwiązania konstrukcyjne

Kluczowe cechy:

Doskonała moc i wydajność ograniczania siły dzięki zintegrowanym czujnikom momentu obrotowego
Ulepszona interakcja dzięki przyciskom i kontrolkom na robocie
Wizard Easy Programming jako wsparcie programowania
Niewielka waga, 27kg
Mała powierzchnia podstawy, 16,5cm x 16,5cm

KUP GoFa ABB W AUTOMATECH

Obejrzyj nagranie „Bezpieczna kolizja – GoFa CRB 15000”:

SWIFTI™ CRB 1100 – wysoka wydajność, wysoka precyzja

Kluczowe cechy:

Idealny do współpracy przerywanej
Ponad 5x wyższa prędkość maksymalna niż w przypadku innych cobotów
Wysoka powtarzalność
Wizard Easy Programming jako wsparcie programowania
Jakość i niezawodność robota przemysłowego

KUP SWIFTI ABB W AUTOMATECH

Obejrzyj nagranie „SWIFTI CRB 1100 – Współpracujący robot przemysłowy”:

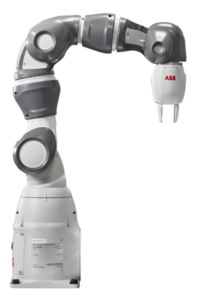

Yumi: IRB14000 i IRB14050

Kluczowe cechy:

Ramiona pokryte pianką
Programowanie przy pomocy narzędzia Lead-through
Zintegrowany system wizyjny
Zintegrowane chwytaki
Wbudowany w konstrukcję, kompaktowy kontroler

KUP Dual-arm YuMI IRB 14000 ABB W AUTOMATECH

KUP Dual-arm YuMI IRB 14000 ABB W AUTOMATECH

Wysoce precyzyjne wykrywanie kolizji na przykładzie robota YuMi dzięki wbudowanej opcji „Advanced Motion Control” – obejrzyj nagranie:

Powyższy materiał pochodzi ze wspólnego webinaru AUTOMATECH i ABB, który miał miejsce 14.10.2021.

Zapraszamy Państwa do obejrzenia tego webinaru, który dodatkowo zawiera również bardzo ciekawy pokaz działania cobota GoFa CRB 1500 wraz z komentarzem eksperckim ABB.

Link do webinaru

”Bezpieczeństwo robotów współpracujących ABB – sprawna integracja AUTOMATECH”

AUTOMATECH – INTEGRATOR SYSTEMÓW

W AUTOMATECH integrujemy systemy z wykorzystaniem najnowszych rozwiązań.

Nasz zespół inżynierski ma wysokie kompetencje, bazujące na setkach projektów zrealizowanych przez ponad 26 lat działania firmy: rozwiązujemy problemy techniczne, wdrażamy systemy i aplikacje. Rekomendujemy zastosowanie rozwiązań, które zwiększą sprawność produkcyjną: zarówno na bazie sprawdzonych aplikacji, jak również oferujemy nowe technologie, które właśnie pojawiły się w ofercie producentów.

Klienci cenią wysokie kompetencje naszych inżynierów i cały czas umacniamy naszą pozycję w branży. Projekt prowadzimy kompleksowo, będąc partnerem dla klientów przez cały proces współpracy: od projektowania rozwiązań wraz z dokumentacją projektową, przez realizację projektów, po szkolenia pracowników.
